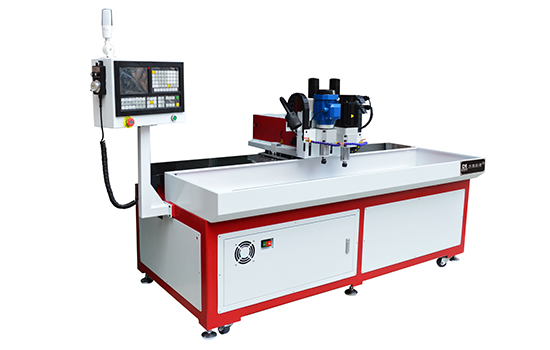

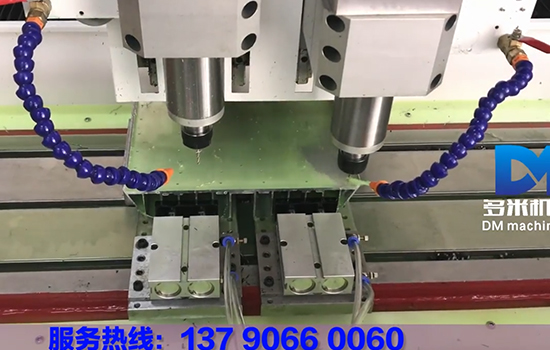

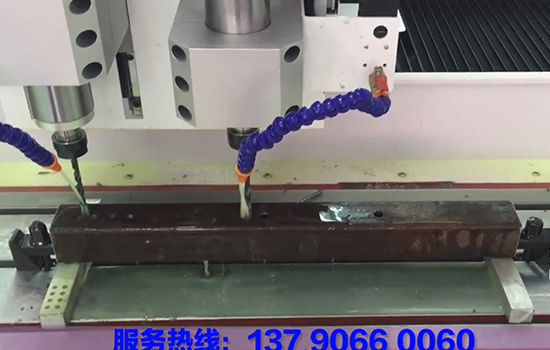

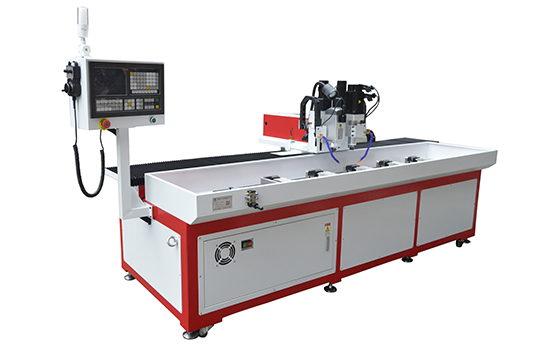

很多客戶在選擇五軸加工中心這種高精密的設備時，由于技術原因無法做出正確的選擇，那么什么結構的五軸鉆床是最好用的呢?本文中東莞多米機械總結出研發五軸自動鉆孔機中的一點體會，在這里做一個簡單的闡述，不喜勿噴哦!
一、運動組件輕量化
運動組建輕量化趨勢是當今高速切削理論和實踐成功對鉆孔機設計的重要影響趨勢，也符合綠色節能的社會發展趨勢。高速切削率先在航空制造業中有色金屬加工中廣泛應用，近年來隨著刀具材料及涂層技術的進步以及液氮冷卻切削等新切削技術的實踐，開始推廣到黑色金屬、鈦合金及難加工材料的切削加工領域。運動組件輕量化的技術原則同樣適用于五軸鉆孔機，以謀求更高的加工速度、加速度帶來的效能，高動態特性帶來的更高的輪廓精度，以及更低的能耗。 五軸機床結構選型中也應考慮零件及工裝的重量及運動部件合理分配。對于小型零件、輕量化零件，或者重載型主軸傳動應該考慮工件直接回轉和移動的選型;而對于重型零件，大型零件應該考慮主軸參與回轉和移動的選型。正確的部署運動部件的質量分配是高效能機床的基因，是實現高效能加工決定性因素。
需要提醒的是鉆孔機工作臺的穩定性判斷是需要結合零件夾具一起考慮的。以雙軸搖籃為例，大多數情況下?lián)u籃C軸的質心在A軸軸線之下，對于A軸屬于偏載狀態;而裝載工件后，反而起到配重的作用，使質心更接近A軸，整體更趨于穩定。
二、回轉中心應當盡可能接近切削區域
這一點是五軸鉆孔機設計者最煞費苦心地設計的關鍵。因為回轉帶來的附加直線運動不僅占用空間和行程，影響加工效率，而且刀尖點距離回轉中心越遠，回轉坐標在同等切削力下付出的轉矩就越大。
以雙軸搖籃結構為例，主要加工區域集中在雙回轉軸中心，在輕量化復雜零件加工中效能優勢明顯，而且占地面積還更加緊湊。
在產品加工中，許多廠商采用經典的“彎脖”設計，將主軸提升，使刀尖點盡量接近回轉中心。在擺角銑頭中，45°的擺角頭設計也很受青睞，也是因為刀尖點距離回轉坐標中心更近。盡管此設計不能實現負角度加工，也不善于內表面加工。傳動復雜而價格昂貴的AB擺在航空結構件加工中仍然比AC擺受到歡迎，很重要的原因也是因為AB擺的切削點距離回轉中心更近，更易于實現高材料去除效率，盡管扇形傳動精度和弧形導軌的導向精度和剛度難于與閉合的整圓比較。
當回轉工作臺半徑超過一定的尺度，理想的加工方案中，大直徑的轉臺在大多數情況下就沒有參與五軸聯動的必要，因為重型轉臺談不上動態性能。這種情況 下往往配置轉臺加雙軸擺頭效能更高。
三、高精度的空間孔系加工應回避擺角銑頭
五軸加工零件中有很大部分為空間斜面上的孔系加工，例如傳動箱體、機匣等。依靠擺角銑頭在找正空間姿態后，沿刀具軸線方向的鉆孔、鏜削及螺紋加工等動作，必須依靠多直線軸插補完成，無論機器的幾何精度如何好，插補控制的精度如何高，此類插補直線運動精度與單一直線軸導軌約束下，直線運動從精度到剛度上都是無法比較的。在面向大型、重型零件，不得不選擇擺頭的情況下，主軸上附加W軸運動可能是昂貴的彌補措施。
當然有很多情況下，零件的特殊性導致只能選擇擺頭，例如回轉體類零件在車銑復合上的加工，由于零件長回轉體特點，只能將車床結構作為首選，也很難配置帶W軸運動的擺頭
四、正確選擇機床的行程
五軸鉆孔機因為在回轉過程中，機床要能夠補償切削點與回轉中心的距離造成的附加直線運動，與三軸機床相比往往要多付出直線坐標的行程，因此選型中要考慮這部分多付出的行程造成的規格放大。此外，五軸加工中更容易遇到主軸與工裝及其他機床組成部分的干涉，因此也要考慮為避免干涉，不得已采用長刀具或者加高工裝，使切削點更加遠離回轉中心所多付出附加直線運動，這也是有經驗的五軸用戶偏愛小工作臺和細瘦主軸鼻端的主要原因。
而另一方面，機床的行程也不是越大越好。過于冗余的行程選擇，將造成機床價格升高，運動部件質量加大，動態性能不易保證，以及更大的阿貝誤差(全閉環反饋器件不在刀尖點，直線坐標直線度上的誤差造成刀尖點誤差與全閉環反饋器件與刀尖點距離等比放大)。
五、優先選擇直驅技術實現回轉坐標的技術方案
直驅技術的優點是傳動無磨損，高動態，易于實現車銑復合臺，易于實現雙驅，無須消間隙。特別是力矩電動機先天大通孔徑的優勢，特別利于中心部署油、水、電和氣，為功能結構設計提供了更多可能性。直驅的受力狀態為整周氣隙出力，使轉臺或擺頭軸系的受力狀態非常理想，因此具有非常好的精度保持性。直驅的不足主要是功率密度尚低于機械傳動，因此多用于高速高精加工。隨著電動機設計技術制造工藝技術，目前水冷直驅電動機的功率密度已經能做到3.5kW/kg以上;而且隨著材料技術的進步，直驅的功率密度還有很大的進一步提升的空間。
六、五軸鉆孔機的控制功能和性能
五軸鉆孔機的基本結構奠定了五軸機床的工藝能力的基礎，完整實現其功能和性能與其配套的五軸數控系統也發揮至關重要的作用。（由于篇幅過長，小編在此就不做過多的描述了）
本文小編僅概要粗略地介紹了多米機械的工作人員在五軸鉆孔機和數控系統相關研發工作中的一些體會，希望能夠?qū)V大客戶在選擇適用的五軸機床有所幫助，更多設備知識請來電詳聊，24小時歡迎騷擾哦!
